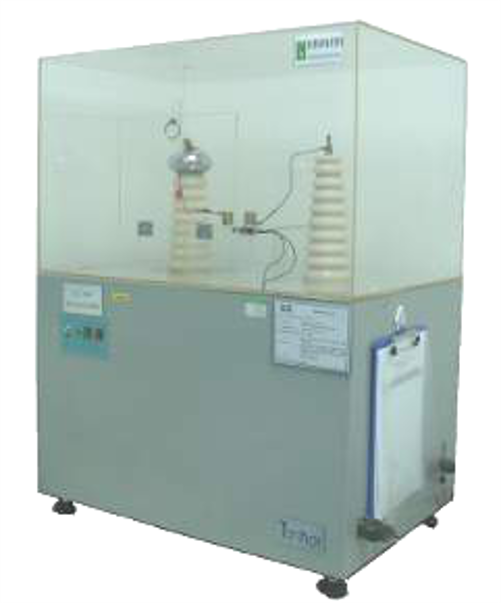

對試樣施加交流或直流電壓，測定試樣被擊穿時(shí)的瞬時(shí)電壓或電氣強度。
備注：測試儀器通過(guò)電流限制值（一般60mA）判斷試驗結束與否。
對試樣施加交流或直流電壓，測定試樣被擊穿時(shí)的瞬時(shí)電壓或電氣強度。
備注：測試儀器通過(guò)電流限制值（一般60mA）判斷試驗結束與否。
1 .擊穿電壓( breakdown voltage)：
在規定的試驗條件下或在使用中絕緣材料發(fā)生擊穿時(shí)的電壓。
2 .電氣強度(dielectric strength)：
電氣強度即介電強度，是指給介質(zhì)施加電壓后,當電壓超過(guò)某一極限值時(shí),通過(guò)電介質(zhì)的電流急劇增加,電介質(zhì)的介電性能被破壞,這種現象稱(chēng)為電介質(zhì)擊穿,這時(shí)的電壓稱(chēng)為擊穿電壓,相應的電氣強度稱(chēng)為電介質(zhì)介電強度 。
3. 閃絡(luò )(flashover)：
試樣和電極周?chē)臍怏w或液體媒質(zhì)承受電應力作用時(shí)，其絕緣性能損壞，由此引起的試驗回路電流。注：碳化通道的出現或穿透試樣的擊穿可用于區分試驗是擊穿還是閃絡(luò )。
| 測試電壓類(lèi)型 交流電壓（60HZ變頻 ）與直流電壓 補充： 1. 選擇直流或者交流電壓取決于擬采用的擊穿試驗目的 ，在某種程度上取決于材料實(shí)際應用的場(chǎng)合； 2. 對于大多數材料，直流擊穿電壓高于交流擊穿電壓的峰值，對許多材料，特別是那些不均勻材料，直流擊穿電壓會(huì )比交流擊穿電壓高三倍或更多。 升壓速率：500v/min ，2000v/min 最大測試電壓：50KV |
測試方法
1.短時(shí)試驗：將試驗電壓由零開(kāi)始以均勻的速率上升直至擊穿發(fā)生。對試樣選擇升壓速率，應使大多數擊穿發(fā)生在10s~20s之間。對于大多數材料，通常使用500V/s的升壓速率。推薦凡有可能的場(chǎng)合應選擇下列速率：500，1000，2000V/s。
2.逐級升壓試驗：以短時(shí)試驗時(shí)擊穿電壓值的50%為初始電壓，每隔60s，增加一定的電壓直至試樣擊穿。增加電壓值為初始電壓值的10%。試樣被擊穿時(shí)應有4~10個(gè)階梯，而且時(shí)間為：120s~720s.
3.耐壓測試：以一定的升壓速率把電壓升到某一個(gè)值（客戶(hù)要求），保持一段時(shí)間，測量試樣是否被擊穿。
影響因素
試樣的狀態(tài)
1）試樣的厚度及其均勻性，是否存在機械應力；
2）試樣的預處理；
3）是否存在孔隙，水分或者雜質(zhì)。
試驗條件
1）施加電壓的頻率，升壓的速率和加壓的時(shí)間；
2）環(huán)境溫度，氣壓和濕度；
3）電極的形狀，尺寸和導熱系數
4）周?chē)橘|(zhì)的電，熱特性（現用的是10#變壓器油）
