殘余應力是指構件在制造過程中，將受到來自各種工藝等因素的作用與影響；當這些因素消失之后，若構件所受到的上述作用與影響不能隨之而完全消失，仍有部分作用與影響殘留在構件內，則這種殘留的作用與影響稱為殘留應力或殘余應力。
殘余應力是指構件在制造過程中，將受到來自各種工藝等因素的作用與影響；當這些因素消失之后，若構件所受到的上述作用與影響不能隨之而完全消失，仍有部分作用與影響殘留在構件內，則這種殘留的作用與影響稱為殘留應力或殘余應力。
殘余應力測試方法
方法 | 標準 | 原理 | 步驟 |

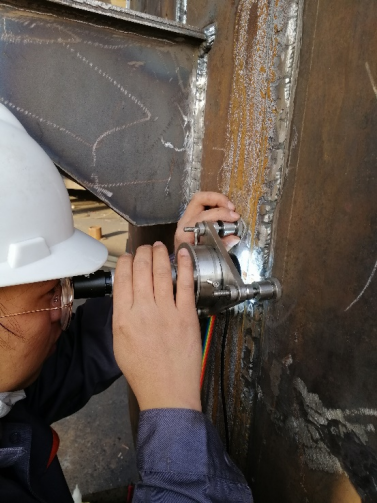

鉆孔應變法 | GB/T 31310-2014 金屬材料 殘余應力測定 鉆孔應變法 | 利用應變采集裝置采集待測區域于鉆孔前、后的應變變化，結合標定所獲常數來計算待測區域的殘余應力值。 | 材料標定→打磨→粘貼應變片及端子→連接測量裝置→對中→鉆孔→測量→計算 |

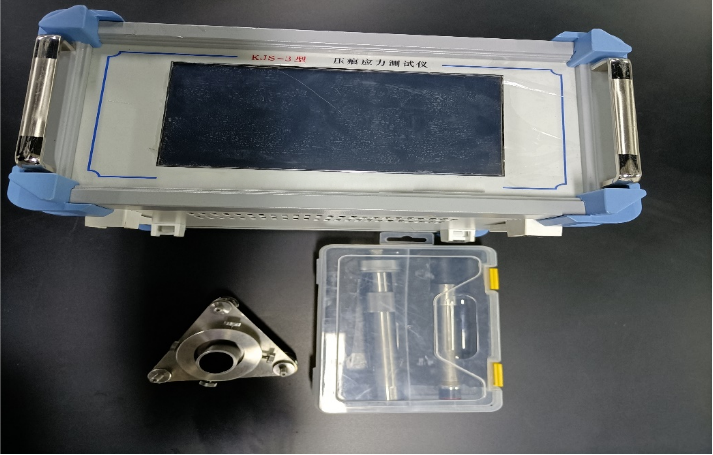

壓痕法 | GB/T 24179-2009 金屬材料 殘余應力測定 壓痕應變法 | 利用球形壓痕誘導產生的應變增量來求解殘余應力。 | 材料標定→打磨→粘貼應變片及端子→連接測量裝置→對中→打擊→讀數 |
射線法 | GB/T 7704-2017 無損檢測 X射線應力測定方法 | 對于多晶體材料，宏觀應力所對應的的應變被認為是相應區域里晶格應變的統計結果，本方法便是依據X射線衍射原理測定晶格應變來計算應力。 | 設備組合/調試→檢測面預處理→對焦→檢測→保存/記錄數據 |
超聲波法 | GB/T 32073-2015 無損檢測 殘余應力超聲臨界折射縱波檢測方法 | 利用發射換能器激發的超聲臨界折射縱波在不同應力場下，在接收處的時間差異來計算殘余應力。 | 材料標定→打磨→組裝/連接測量設備→涂抹耦合劑→測量→讀數 |
全釋放法 | GB/T 31218-2014 金屬材料 殘余應力測定 全釋放應變法 | 將粘貼好應變片的試件進行切割，通過應變片采集切割過程中的釋放應變，結合虎克定律，來計算殘余應力。 | 粘貼應變片→切割試樣→測量→計算 |
相關圖示
|
|
|
|

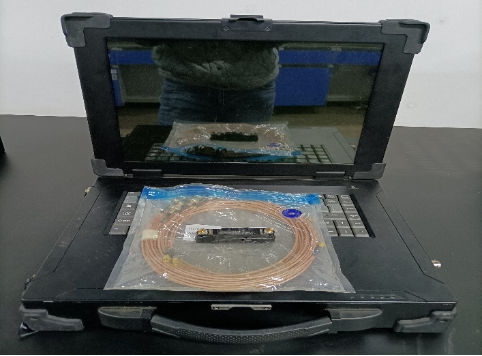

鉆孔應變法 | 壓痕法 | 射線法 | 超聲波法 |
