91啪国自产中文字幕在线,国产专区在线播放,黄色毛片免费进入,亚洲精品资源在线,亚洲综合在线观看视频,国产一区二区在线观看免费,蜜桃视频一区二区三区

檢測原理

在規定的試驗溫度、濕度與拉伸速度下，通過(guò)對塑料試樣的縱軸方向施加拉伸載荷，使試樣產(chǎn)生形變直至材料破壞。記錄下試樣破壞時(shí)的最大負荷和對應的標線(xiàn)間距離的變化情況。

檢測指標

拉伸強度、屈服強度、斷裂伸長(cháng)率、泊松比和彈性模量。

檢測標準

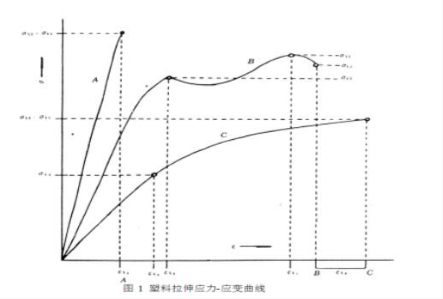

相關(guān)圖片

拉伸試樣

(1) 試樣的形狀和尺寸

標準方法規定使用四種型號的試樣 。

(2) 試樣的選擇

熱固性模塑材料：用 I 型。

硬板材料：用 II 型( 可大于170mm ) 。

硬質(zhì)、半硬質(zhì)熱塑性模塑材料：用 II 型，厚度d=（4±0.2）mm 。

軟板、片材：用 III 型，厚度d≤2mm 。

塑料薄膜：用 IV 型。

(3) 對試樣的要求

①試樣表面應平整、無(wú)氣泡、裂紋、分層、無(wú)明顯雜質(zhì)相加工損傷等缺陷，有方向性差異的試片應沿縱橫方向分別取樣。

②硬板厚度d≤10mm時(shí)，以原厚作為試樣的厚度；當厚度d≥10mm 時(shí)．應從一面機械加工成10mm 。

③測試彈性模量，用厚4—10mm的 II 型試樣或用長(cháng)200mm 、寬15mm的長(cháng)條試樣。

④每組試樣不少于5個(gè)。
