去除內螺紋達到螺紋公稱(chēng)直徑后，將錐形芯棒推入螺母。測量孔徑擴張的百分比。
1、試驗芯棒 ：試驗芯棒分別用于擴張量為6%或4%的測量，其最低硬度≥45HRC，錐度部分應磨光（表面粗糙度Ra=2.5μm）
2、螺母試件：去除螺母螺紋使其等于螺紋公稱(chēng)直徑（公差H12）。該螺母應能承受擴孔試驗。
擴孔試驗試驗簡(jiǎn)介
去除內螺紋達到螺紋公稱(chēng)直徑后，將錐形芯棒推入螺母。測量孔徑擴張的百分比。

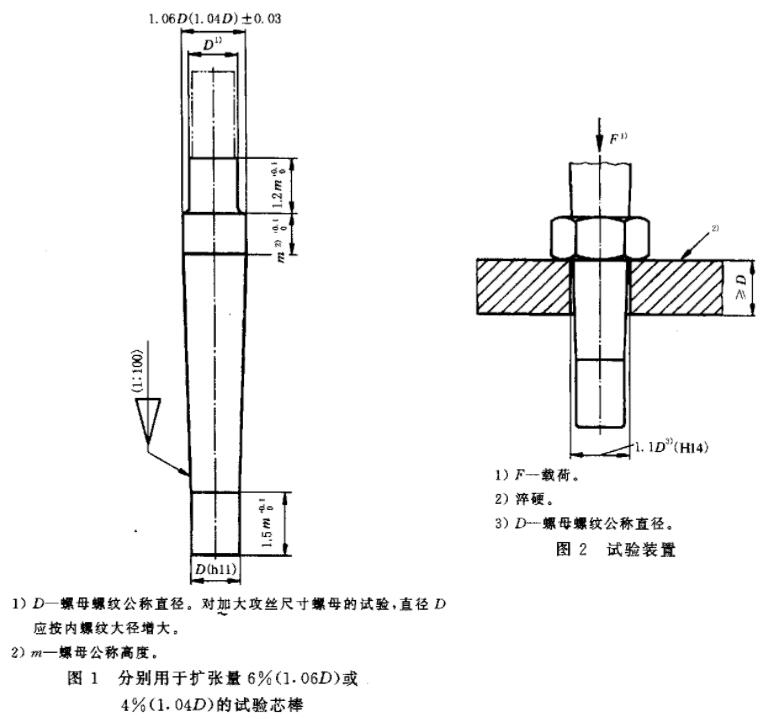

1、試驗芯棒
試驗芯棒分別用于擴張量為6%或4%的測量，其最低硬度≥45HRC，錐度部分應磨光（表面粗糙度Ra=2.5μm）
2、螺母試件
去除螺母螺紋使其等于螺紋公稱(chēng)直徑（公差H12）。該螺母應能承受擴孔試驗。
擴孔試驗測試標準
GB/T 3098.14-2000 緊固件機械性能 螺母擴孔試驗
ISO 10484:1997 螺母的擴孔試驗
擴孔試驗試樣要求
螺母性能等級符合GB/T 3098.2或GB/T 3098.4
螺紋公稱(chēng)直徑為5~39mm
產(chǎn)品等級為A和B級
擴孔試驗試驗程序
試驗前，對芯棒涂以二硫化鋁（MoS2）潤滑劑。
將芯棒插入螺母試件。緩慢、連續、同軸地施加載荷，直至芯棒的圓柱部分通過(guò)螺母孔。芯棒的上端應當緊固。對仲裁試驗，芯棒插入的速度應不超過(guò)25mm/min。
螺母的總擴張量為：
性能等級4~12級螺母：6%
性能等級04和05級螺母：4%
在達到規定的最小擴張量數值之前，螺母壁完全斷裂，則該螺母應判為不合格。有爭議時(shí)，切開(kāi)裂縫相對的一邊，如果螺母分為兩半，則判定該螺母不合格。
