原理

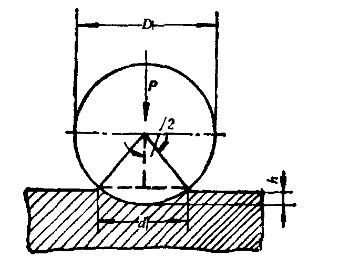

采用金鋼石、鋼球壓頭用試驗力壓入試樣表面，保持規定時(shí)間后，卸除試驗力，測量試樣表面壓痕對角線(xiàn)長(cháng)度，從而得出的值。
檢測目的
檢驗其各項硬度指標是否符合標準
檢測內容 | 測試范圍 | 測試裝置圖 |
微小硬度 | HV0.01、HV0.025、HV0.05、HV0.1、HV0.2、HV0.3、HV0.5、HV1、HV2 |
|
維氏硬度 | HV1、HV2、HV3、HV5、HV10、HV20、HV30 | |
洛氏硬度 | HR(150x9.8N)、HR(100X9.8N)、HR (60X9.8N ) | |
布氏硬度 | HBS1、HBS2、HBS2.5、HBS5、HBS10 |
硬度試驗
1.維氏硬度試驗按GB/T 4340.1規定
2.布氏硬度試驗按GB/T 231規定
3.洛氏硬度試驗按GB/T 230規定

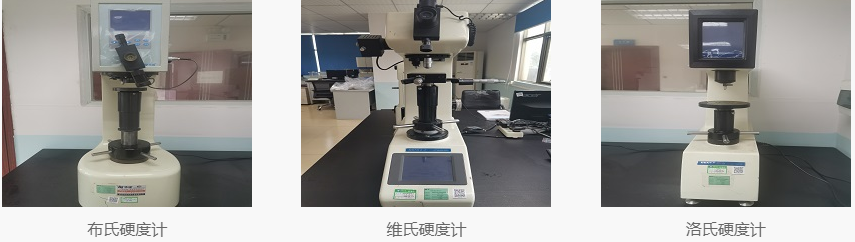

測試儀器
試驗方法
1.常規檢查，螺母硬度應在一個(gè)承面上進(jìn)行，并取間隔為120°的三點(diǎn)硬度平均值作為螺母的硬度值。
2.如有爭議，應通過(guò)螺母軸心線(xiàn)的縱向載面上，盡量靠近螺紋大徑處進(jìn)行。
3.維氏硬度試驗為仲裁試驗，應采用HV30的試驗力。
4.試樣表面應平坦光滑，試驗面應無(wú)氧化物及外來(lái)污物，尤其不應有油脂。( 注: 維氏硬度試樣表面粗糙度0.4max；小負荷維氏硬度試樣表面粗糙度0.2max；顯微維氏硬度試樣表面粗糙度0.1max )。
5.壓痕中心距試樣邊緣: 鋼制品為壓痕對角線(xiàn)的2.5倍，輕金屬為壓痕對角線(xiàn)的3倍；相鄰壓痕中心間距離：鋼及銅制品為壓痕對角線(xiàn)的3倍，輕金屬鉛及錫制品為壓痕對角線(xiàn)的6倍。對角線(xiàn)長(cháng)度之差應不超過(guò)對角線(xiàn)平均值的5%，如超過(guò)應在報告中注明。
6.對維氏硬度和顯微維氏硬度試驗，其壓頭下降速度應不大於0.2mm/S，加力中不應有沖擊及振動(dòng)。
再回火硬度試驗
目的：檢驗其材料，螺栓、螺釘或螺柱性能的穩定性。
原理：將同一產(chǎn)品按規定的溫度再次進(jìn)行回火后測其硬度與回火前之差異的一項試驗。
測量方法及要求
1. 測定同一螺栓、螺釘或螺柱試件上再回火試驗前、后三點(diǎn)硬度，其平均值之差不應大于20個(gè)維氏硬度值。再回火溫度應達到下圖規定的最低回火溫度低10℃，并保溫30min。
2. 該試驗不是必須進(jìn)行的,僅適用于有爭議時(shí)的仲裁試驗。
